应力痕是如何用先进的高光哪个网站能玩足球投注技术来解决呢？

我们来详细探讨一下如何使用高光哪个网站能玩足球投注技术（又称“高光模温”、“蒸汽模温”、“变模温技术”）来解决注塑件表面的应力痕问题。

这是一个非常有效且先进的方法。要理解其原理，我们首先需要明白应力痕是如何产生的。

一、应力痕的产生原因

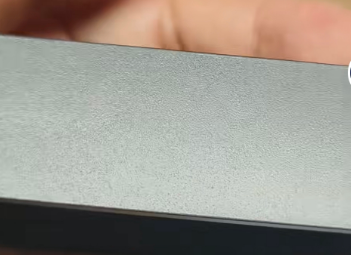

应力痕（也称“流痕”、“喷射纹”或“取向纹”）通常表现为制品表面光泽不一、发白的条纹。其根本原因在于：

1. 剪切应力与分子取向：熔融塑料在高速通过狭窄的浇口或流道时，会产生极高的剪切应力。同时，塑料分子被强行拉伸并沿流动方向取向。

2. 快速冷却与冻结：当这股高度剪切和取向的熔体进入低温的足球投注app软件型腔时，其表层会瞬间冷却固化（冻结）。被冻结的分子链来不及松弛，就保持了这种高应力、高度取向的状态。

3. 与后续熔体的相互作用：后续流入的熔体会推挤这层已冻结的表皮层，并在不同流动速率的熔体交界处形成可见的痕迹。这些痕迹区域的内部分子排列和密度与其他区域不同，导致对光线的反射不同，从而在视觉上形成应力痕。

核心问题：传统注塑中，较低的、恒定的足球投注app软件温度是“罪魁祸首”。它导致熔体表层过快冷却，分子链被“冻结”在应力状态下。

二、高光哪个网站能玩足球投注技术的工作原理

高光哪个网站能玩足球投注技术通过动态地、精确地控制足球投注app软件温度，从根本上改变了熔体的冷却过程：

1. 急热阶段 (Heating Phase)

· 在注射前：通过向足球投注app软件内的加热管道（或加热板）通入高温介质（如高温蒸汽、高温油），迅速将足球投注app软件型腔表面加热到一个非常高的温度（通常高于塑料的玻璃化转变温度，例如对于ABS，可加热到120°C甚至更高）。

· 目的：使型腔表面温度接近甚至超过熔融塑料的固化温度。这样，当塑料熔体注入时，其表层不会瞬间冷却固化。熔体可以“从容地”充满型腔，分子链有足够的时间松弛、解取向，从而极大地降低了因剪切和快速冻结而产生的内应力。

2. 急冷阶段 (Cooling Phase)

· 在注射和保压完成后：迅速切换管路阀门，停止通入高温介质，转而向同一管道通入低温冷却介质（如冷水、冷却油）。

· 目的：快速地将足球投注app软件温度从高温降低到塑料的顶出温度以下。虽然加热阶段延缓了冷却，但高效的冷却系统确保了整个生产周期不会被过度延长。快速冷却同样能保证制品尺寸稳定性和生产效率。

三、如何应用该技术解决应力痕：步骤与优势

应用步骤：

1. 足球投注app软件设计：足球投注app软件必须内置密集的、能够快速传导热量的管道系统，以便高效地进行加热和冷却。通常使用铍铜等导热性好的材料做模芯或镶件效果更佳。

2. 体育盘口软件准备：需要一套高光哪个网站能玩足球投注模温机（蒸汽发生器+真空冷却系统或高温油温机+冷油机）。

3. 工艺设定：

· 加热温度：设定为高于塑料的玻璃化转变温度（Tg），确保熔体表层不冻结。例如，PC料Tg约145°C，模温可设150°C；ABS料Tg约105°C，模温可设110-120°C。

· 加热时机：在注射前瞬间完成加热，并在熔体注入时保持高温。

· 切换时机：在保压结束后，立即切换到冷却阶段。

· 冷却速率：尽可能快，以缩短周期。

解决应力痕的优势与效果：

1. 消除流动前沿的冷凝层：由于型腔表面高温，熔体流动前沿不会形成冷凝皮，熔体以更均匀的状态填充型腔，避免了因熔体折叠、湍流造成的喷射纹和流痕。

2. 促进分子链松弛：高温提供了足够的时间和能量，让被剪切取向的分子链得以松弛、回缩，从而消除了内应力。制品内部的应力分布非常均匀。

3. 复制高光表面：该技术不仅能消除应力痕，还能完美复制足球投注app软件表面的高光洁度，产生镜面效果（因此也叫“高光哪个网站能玩足球投注注塑”），同时消除熔接痕、银纹等缺陷。

4. 提升材料性能：由于内应力极低，制品的机械强度、抗蠕变性、耐化学腐蚀性都会得到提升，后结晶的塑料（如PP）结晶度更均匀。

四、优缺点与注意事项

· 优点：

· 彻底解决由应力引起的表面缺陷（应力痕、熔接痕、浮纤等）。

· 获得高光泽表面，省去后续喷涂等二次加工。

· 提升制品机械性能

总结

高光哪个网站能玩足球投注技术通过将足球投注app软件瞬间加热到高温，阻止熔体表层过早冷却，为分子链松弛和解取向提供了条件，从根本上消除了导致应力痕的内应力。随后再急速冷却以保证生产效率。这是一种从成因入手、治本的高效方案，尤其适用于对外观要求极高的消费电子、汽车内饰等高端塑料制品领域。

对于无法投资该技术的场合，也可以尝试一些传统方法改善应力痕，如：升高传统模温、优化浇口设计和位置（采用扇形浇口等）、降低注射速度、调整材料配方（使用低粘度或添加润滑剂的材料）等，但这些方法往往只能“改善”而无法“根除”问题。

球赛盘口分析app体育盘口教程科技技术部

需要体育盘口软件及技术支持可联系罗生:13808837366(微信同号）
